Geometria brzeszczotu piły taśmowej

Geometria brzeszczotu piły taśmowej

• b = szerokość brzeszczotu
• s = grubość brzeszczotu
• h = wysokość zęba
• t = podziałka zęba
• α = kąt natarcia
• γ = kąt przyłożenia
• w = wielkość rozwarcia zębów

Rozwarcie zębów

Oprócz kształtu i podziałki ważny jest również sposób rozwarcia zębów. Typ rozwarcia zapewnia odpowiednią wydajność cięcia różnych materiałów. Właściwy dobór eliminuje również zjawisko zakleszczania piły w materiale

Existuje mnoho druhů rozvodů jak pro konstantní tak variabilní rozteče. Nejčastěji používaný je skupinový rozvod, který obsahuje jeden shrnovací (nerozvedený) zub, a následně se střídá vychýlení zubu doleva a doprava

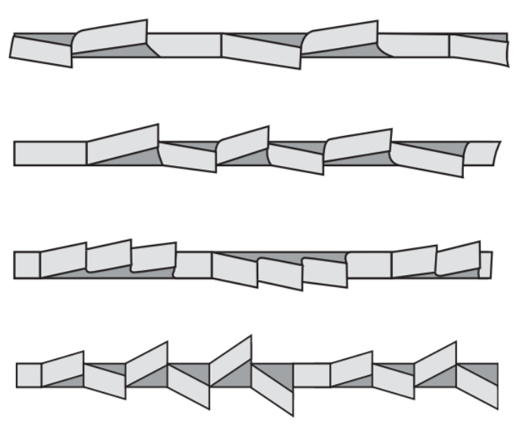

Druhy rozvodů:

• Standardní - používá se na pásech s konstantní roztečí < 10 TPI

• Variabilní - skupinový rozvod pilových pásů s variabilní roztečí

• Vlnitý - pro pásy s velmi jemnou roztečí 14 - 32 TPI

• Variabilní progresivní - velikost rozvodu se v rámci jedné skupiny progresivně mění

Kontrola rozvodu

Přesnost rozvedení zubů významně ovlivňuje řezné vlastnosti a užitnou hodnotu pilového pásu. Hlavním kritériem je stejnoměrné vychýlení zubů do obou stran. Vzhledem k důležitosti správného rozvodu je při výrobě věnována velká pozornost kontrole rozvodu. Kvalita rozvodu může být kontrolována automaticky, např. pomocí CCD kamery, která kontroluje rozvod s přesností 0,002 mm.
